Os flanges deslizantes, também conhecidos como 'flanges com cubo', possuem um cubo com um perfil muito baixo. Este tipo de flange é geralmente conectado a um tubo por uma ou duas soldas de ângulo (uma fora da flange e outra dentro da flange), porém é possível usar apenas uma única solda. Flanges deslizantes são produzidos em vários tamanhos e são preferidos para aplicações de baixa pressão (classe ASME menor ou igual a 600).
|
|
|
|

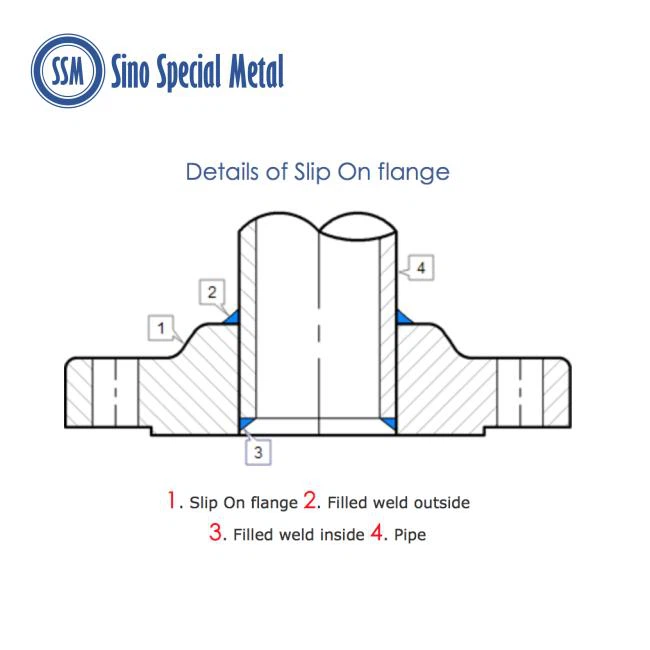

Seção transversal do flange deslizante: 1, Flange deslizante; 2, Solda preenchida externamente; 3, Solda preenchida interna; 4, Tubo |
|
O tamanho do furo do flange deslizante (diâmetro interno) é maior que o do tubo de conexão, o que permite que ele deslize/deslize no tubo (slip-on the pipe). Não há solda de penetração total entre o tubo e o flange, portanto, há limitações para seu uso devido à menor integridade da solda.
No entanto, se um flange de pescoço de soldagem não puder ser usado devido a limitações de espaço, um flange deslizante pode ser uma alternativa adequada.
As vantagens dos flanges deslizantes estão relacionadas a custos de aquisição mais baixos, menos habilidade necessária para fazer a solda, menor exigência de precisão para corte de tubo e nenhum requisito de preparação de solda para uma solda de extremidade de tubo.
As limitações para flanges deslizantes referem-se a:
Ø O uso de duas soldas em vez de uma (normalmente).
Ø Resistência mecânica reduzida (flanges de pescoço de solda são 30 por cento mais fortes
Ø Inadequação para carregamento cíclico.
Ø Incapacidade de realizar alguns ensaios não destrutivos em soldas.
Ø Indisponível no tamanho de 2,5-polegadas e acima na classe ASME 1500.
Ø Indisponível em todos os tamanhos na classe ASME 2500.
Ø Geralmente não usado acima da classe ASME 600.
Embora mais barato do que um flange de pescoço de soldagem, há pouca diferença de preço se duas soldas forem realizadas e ambas devem ser verificadas usando técnicas de teste não destrutivas.
Técnicas de Ensaios Não Destrutivos (NDT)
Não há técnicas específicas de NDT usadas em conjunto com flanges deslizantes. Se o flange deslizante for soldado em ângulo, então um teste de corante penetrante pode ser realizado na solda. É possível uma inspeção visual das faces correspondentes e do tubo.
Normas ASME
As normas ASME B16.5 e ASME B31.3 especificam os requisitos para instalação, manutenção e teste de flange deslizante.
Especificação padrão para flanges deslizantes
|
Dimensões |
ANSI B16.5, ANSI B16.47 Séries A e B, MSS SP44, ASA, API-605, AWWA, Desenhos personalizados |
|
Tamanho |
1/2" (15 NB) a 48" (1200 NB) |
|
Aula |
150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, Padrão DIN ND-6,10, 16, 25, 40 etc. |
|
DIN |
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673 |
|
BS |
BS4504, BS4504, BS1560, BS10 |
|
Tipo de face de flange |
Face plana (FF), Face elevada (RF), Junta tipo anel (RTJ) |
Material e graus de deslizamento em flanges (SORF)
|
Flanges deslizantes de aço inoxidável |
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
|
Flanges deslizantes de aço duplex e super duplex |
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
|
Flanges deslizantes de aço carbono |
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
|
Deslizamento de aço carbono de baixa temperatura em flanges |
ASTM A350, LF2, LF3 |
|
Flanges deslizantes de liga de aço |
ASTM / ASME A/SA 182 e A 387 F1, F5, F9, F11, F12, F22, F91 |
|
Deslizamento em aço de liga de cobre em flanges |
ASTM SB 61 , SB62 , SB151 , SB152 UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No. C 10100, 10200, 10300, 10800, 12000, 12200 |
|
Deslizamento de liga de níquel em flanges |
ASTM SB564, SB160, SB472, SB162 Níquel 200 (UNS No. N02200), Níquel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Liga 20 (UNS No. N08020) |
